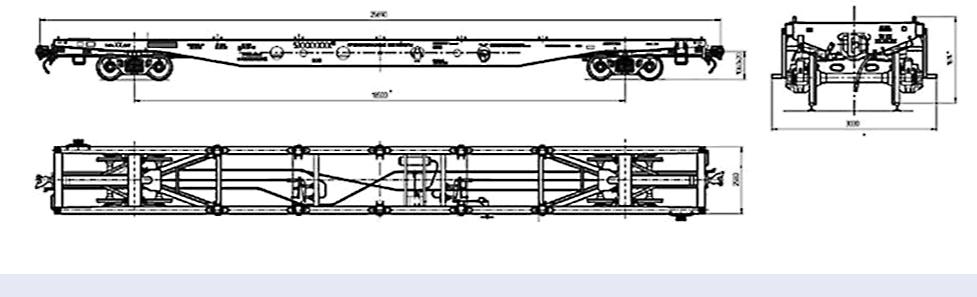

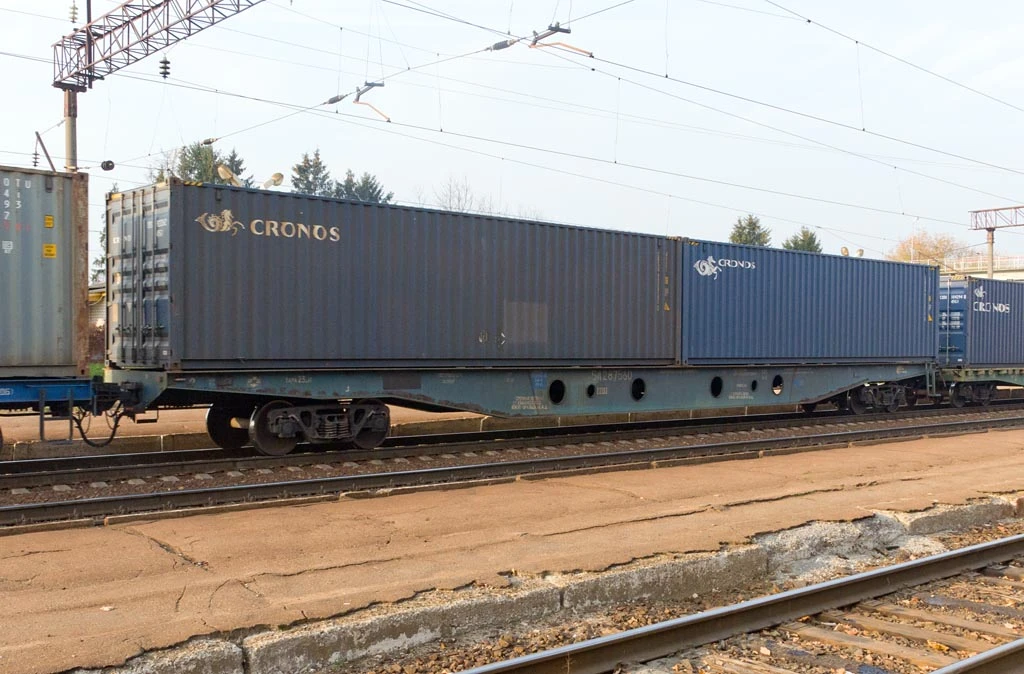

4-осна фітинг- платформа, модель 13-1796-04 для перевезення великотонажних контейнерів.
Номер проекту |
|
1796.00.000-01 |
|
|
|
Технічні умови |
|
ТУУ 35.2-32258888-563-2006 |
|
|
|
Модель вагона |
|
13-1796-04 |
|
|
|
Виробник |
|
ВАТ «Полтавхіммаш» |
|
ВАТ ″Азовмаш″ |
|
|
|
|
|
|
|
Вантажопідйомність, т |
|
70 |
|
|
|
Маса тари вагона,т |
|
23,6 |
|
|
|
Навантаження: |
|
|
статичне навантаження, кН (тс) |
|
230 (23,5) |
погонна, кН/м (тс/м) |
|
36,4 (3,64) |
|
|
|
Швидкість конструкційна, км/ч |
|
120 |
|
|
|
Габарит по ГОСТ9238 |
|
1-Т |
База вагона, мм |
|
18500 |
|
|
|
Довжина, мм: |
|
|
по осях зчеплення автозчепів |
|
25690 |
по кінцевих балках рами |
|
24530 |
|
|
|
Ширина максимальна, мм |
|
3030 |
|
|
|
Висота від УГР, мм: |
|
|
максимальна |
|
- |
до рівня підлоги |
|
1614 |
|
|
|
Кількість осей, шт. |
|
4 |
|
|
|
Модель візка |
|
18-100 |
|
|
|
|
|
|
|
|
|
|
|
|
Наявність перехідного майданчика |
|
немає |
|
|
|
Наявність гальма стоянки |
|
є |
|
|
|
Площа, м2 |
|
- |
|
|
|
Питома площа, м2/т |
|
- |
|
|
|
Кількість контейнерів, що перевозяться, од. |
|
|
40-фут (1ААА*, 1АА, 1А, 1АХ) |
|
2 |
30-фут (1ВВВ*,1ВВ,1В, 1ВХ) |
|
2 |
20-фут (1ССС*, 1СС, 1С, 1СХ) |
|
4 |
|
|
|
Рік постановки на серійне вир-во |
|
2006 |
|
|
|
Рік зняття з виробництва |
|
- |
|
|
|
Можливість встановлення буфера |
|
немає |
|
|
|
|
|
|
