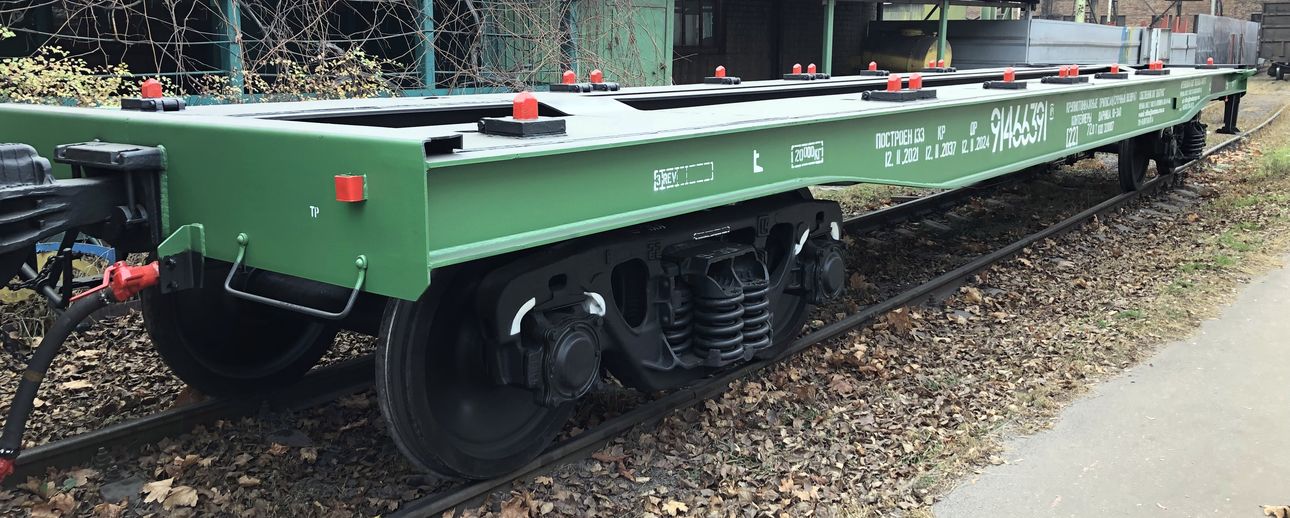

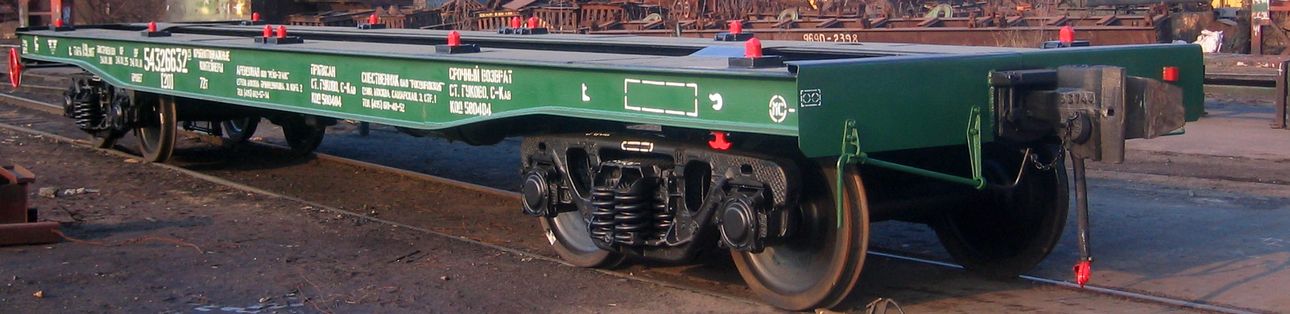

Фітинг - платформа, модель 13-4085-01, з металевими бортами для великотоннажних контейнерів та колісної техніки.

Номер проекта		4085.00.000-02

Технічні умови		ТУУ 3.06-05669819-104-94

Модель вагона		13-4085-01

Тип вагона		942

Виробник		ВАТ ″Дніпровагонмаш″

Вантажопідйомність, т		72

Маса тари вагона (min./max.),т.		21,3/22

Навантаження:
статична осьова, кН(тс)		230 (23,5)
погонна, кН/м(тс/м)		63 (6,4)

Швидкість конструкційна, км/ч		120

Габарит		0-ВМ

База вагона, мм		9720

Довжина, мм:
по осях зчеплення автозчепів		14620
по кінцевих балках рами		13400

Ширина максимальна, мм		3150

Висота від УГР, мм:
максимальна		1810
до рівня підлоги		1310

Кількість осей, шт.		4

Модель 2-вісного візка		18-100

Наявність перехідного майданчика		немає

Наявність стоянкового гальма		є

Площа, м2		38,4

Питома площа, м2/т		0,533

Кількість бортів, шт.:
поздовжніх		8
торцевих		2

Висота бортів, мм:
поздовжніх		500
торцевих		400

Розміри підлоги з відкритими бортами, мм:
довжина		13400
ширина		2870

Рік постановки на серійне вир-во		1993

Рік зняття з серійного виробництва		-

Можливість встановлення буферів		немає

Вагон-платформа призначений для перевезення усією мережею залізниць колії 1520 мм великотоннажних контейнерів з типорозмірами 1А (1АА, 1ААА, 1АХ) (40 футів), 1С (1СС, 1СХ) (20 футів) і 1D (1DХ) (10 футів) з масою брутто до 36 т, а також інших спеціалізованих великотоннажних контейнерів довжиною 2991 мм (10 футів) з масою брутто до 36 т, довжиною 6058 мм (20 футів) з масою брутто до 36 т і довжиною 12 192 мм (40 футів) з масою брутто до 40 т.

Конструктивні особливості:
– конструкція вагона-платформи розроблена для забезпечення зручності навантажувально-розвантажувальних операцій і максимального використання вантажності вагона-платформи;

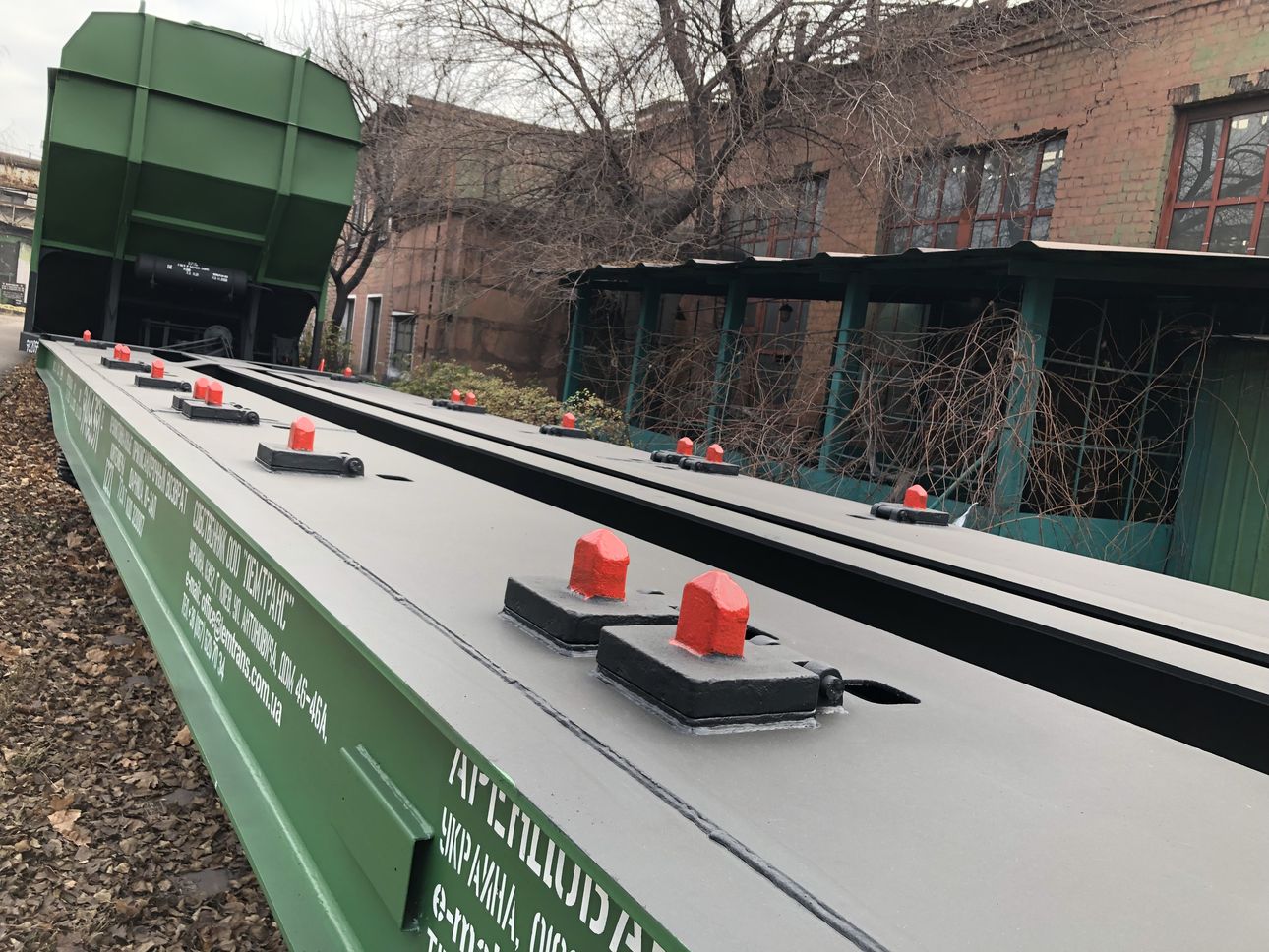

– надійна фіксація контейнерів та їх цілісність під час транспортування забезпечується контейнерними упорами, встановленими на рамі вагона-платформи.

Типи контейнерів, що транспортуються, і схеми розміщення:
– один контейнер типу 1А (1АА, 1ААА, 1АХ) (40 футів) з масою брутто до 36 т;
– один спеціалізований контейнер довжиною 12192 мм з масою брутто до 40 т;
– два контейнери типу 1С (1СС, 1СХ) (20 футів) з масою брутто до 36 т;
– два спеціалізованих контейнери довжиною 6058 мм з масою брутто до 36 т;
– один контейнер типу 1D (1DХ) (10 футів) або один спеціалізований контейнер довжиною 2991 мм з масою брутто до 36 т;
– два контейнери типу 1D (1DХ) (10 футів) або два спеціалізованих контейнери довжиною 2991 мм з масою брутто до 36 т;
– три контейнери типу 1D (1DХ) (10 футів) або три спеціалізованих контейнери довжиною 2991 мм з масою брутто до 24 т;
– чотири контейнери типу 1D (1DХ) (10 футів) або чотири спеціалізованих контейнери довжиною 2991 мм з масою брутто до 18 т.
