Технічні характеристики
Інформація про модель
Номер проекту:
9589
Модель вагона:
13-9589
Виробник:
1383 ТОВ ДМЗ «Карпати»
Модель 2-вісного візка:
18-1750
Розмір:
0-BM
Рік зняття з серійного виробництва:
-
Кузов
Маса тари вагона, т:
22
Кількість фітингів, шт:
28
База вагона, мм:
12200
Довжина по лобовим балкам, мм:
15900
Довжина по осям автозчепів, мм:
17120
Ширина коліс, мм:
1520
Висота осі автозчеплення від рівня головок рейок, мм:
1060
Несуча здатність
Вантажопідйомність, т:
72
Питома матеріаломісткість:
0,305
Додаткова інформація
Погодне навантаження, кН/м (тс/м):
63,8 (6,38)
Статичне осьове навантаження, кН (тс):
230,5 (23,5)
Швидкість конструкційна, км/ч:
120

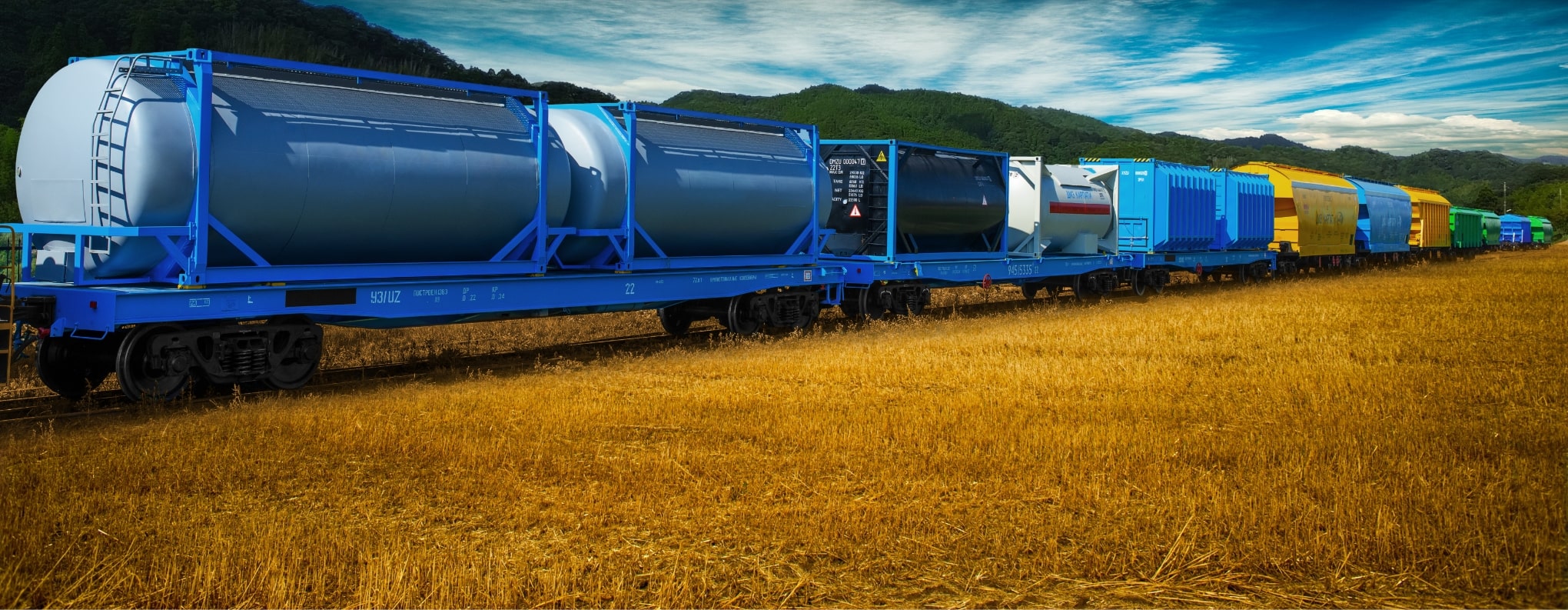

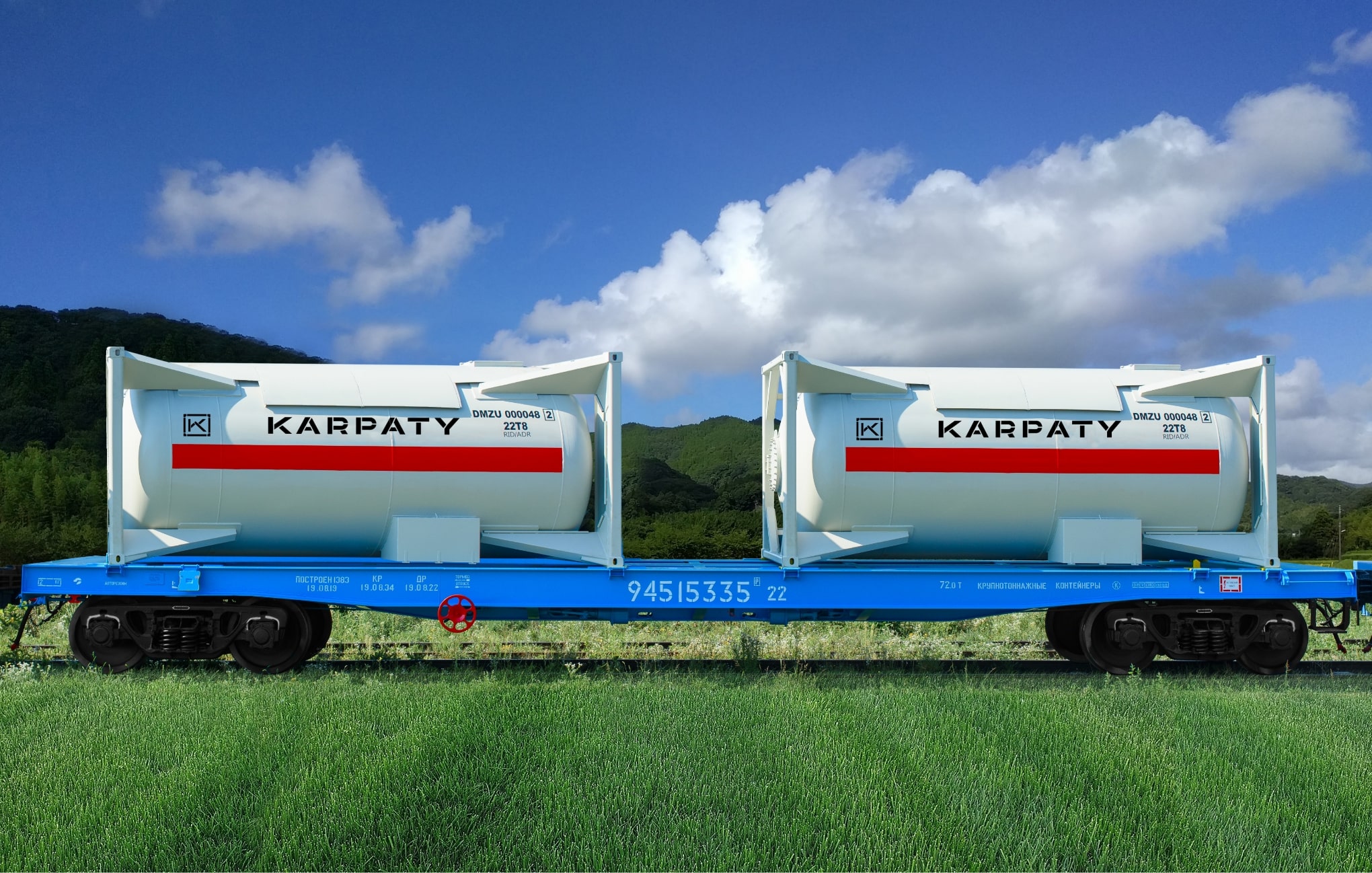

Вагон-платформа моделі 13-9589 призначена для перевезення великотоннажних контейнерів різних типів та розмірів. Вона розрахована на експлуатацію на магістральних залізничних коліях з шириною колії 1520 мм, а також на шляхах промислових підприємств. Вагон-платформа забезпечує перевезення контейнерів типу 1А, 1АА, 1АХ, 1С, 1СС, 1СХ, 1Е, 1ЕЕ, 1Ех відповідно до ГОСТ 18477-79. Крім того, вона придатна для перевезення контейнерів довжиною 20 футів з масою брутто до 36 тонн, а також контейнерів довжиною 40 і 45 футів з масою до 40 тонн. Вагон також може перевозити контейнери-цистерни довжиною 20 футів з масою брутто до 36 тонн і свап-контейнери довжиною 7820 мм з масою брутто до 36 тонн.

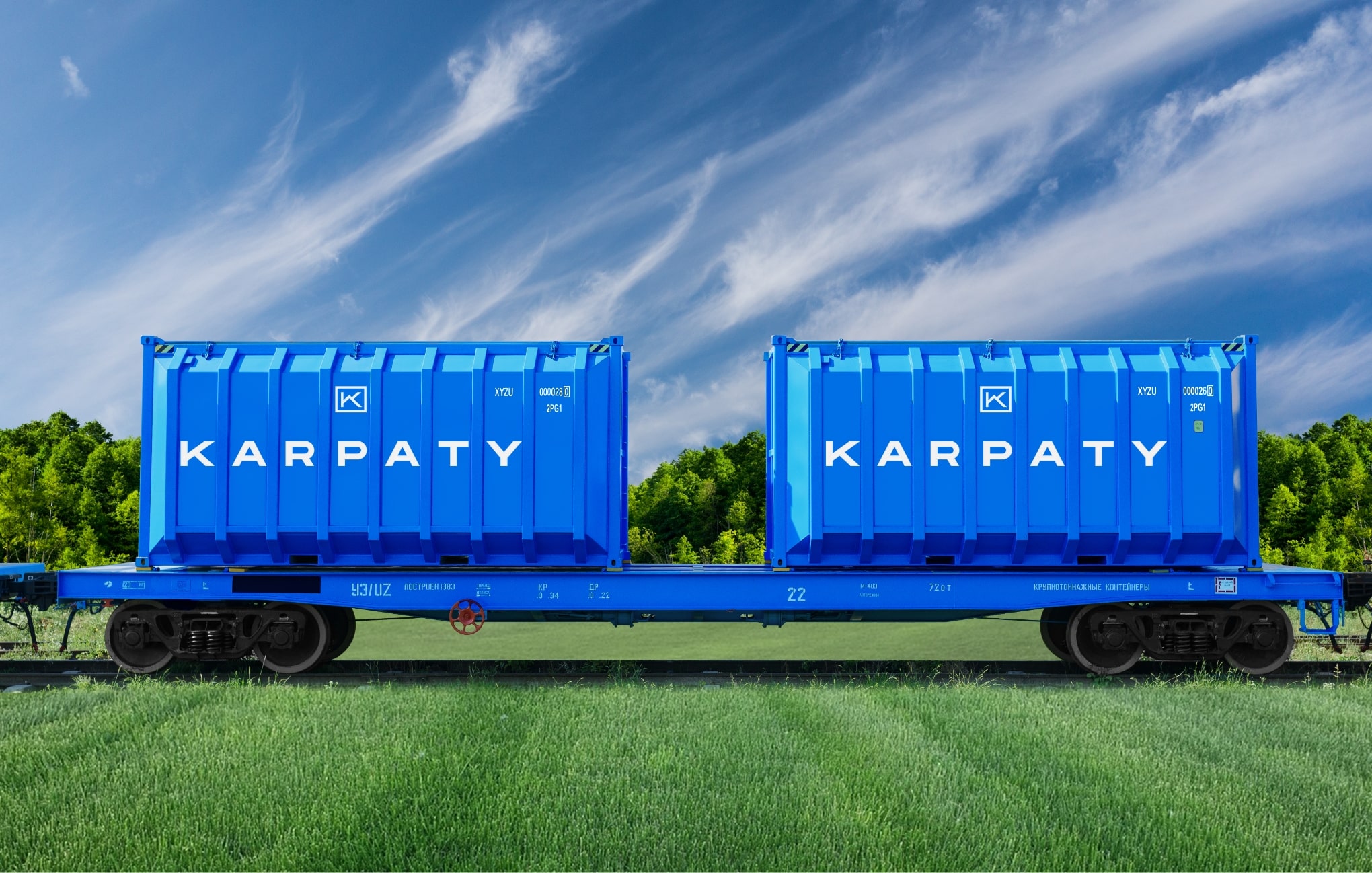

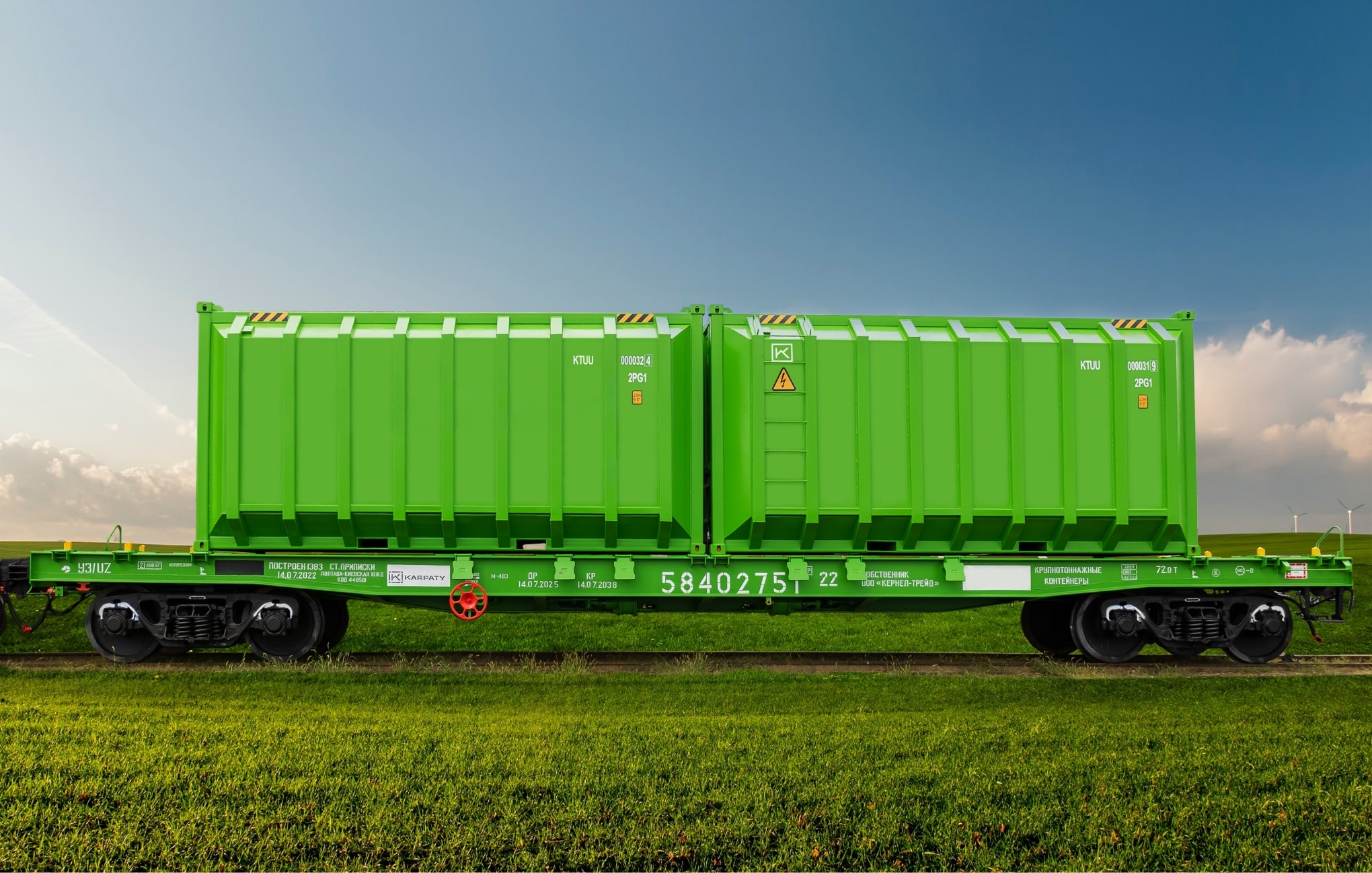

Вагон-платформа розрахована на різні схеми розміщення контейнерів. Вона може вміщувати один контейнер типу 1А або 1АА, або 1АХ з масою до 40 тонн, один контейнер типу 1Е або 1ЕЕ, або 1Ех з масою до 40 тонн, два контейнери довжиною 20 футів з масою до 36 тонн, два контейнери типу 1С або 1СС, або 1СХ, а також два свап-контейнери довжиною 7820 мм з масою до 36 тонн.
